耐震改修において、柱や壁の補強と同じくらい重要なのが「設備の連続性」です。建物本体が無事でも、配管が破断して水浸しになったり、ガス漏れが発生すれば、その拠点は即座に機能不全に陥ります。
地震の激しい動きからライフラインを守る最後の砦、**「フレキシブルジョイント」**の役割と、見落としがちな更新ポイントについて解説します。
なぜ「硬い配管」は地震で折れるのか？
建物は地震の際、上層階ほど大きく揺れる「層間変位（そうかんへんい）」を起こします。
- 変位の不一致 建物本体が右に20cmしなっているとき、建物に固定された鋼管などの硬い配管は、その動きに追従できず、接続部や屈曲部に過大な応力が集中して破断します。
- 「建物の継ぎ目」の恐怖 2つの棟をつなぐ「エキスパンション・ジョイント」部分をまたぐ配管は、左右の建物が別々のリズムで揺れるため、最も激しいせん断力を受けます。
ライフラインを守る「柔軟な関節」の仕組み

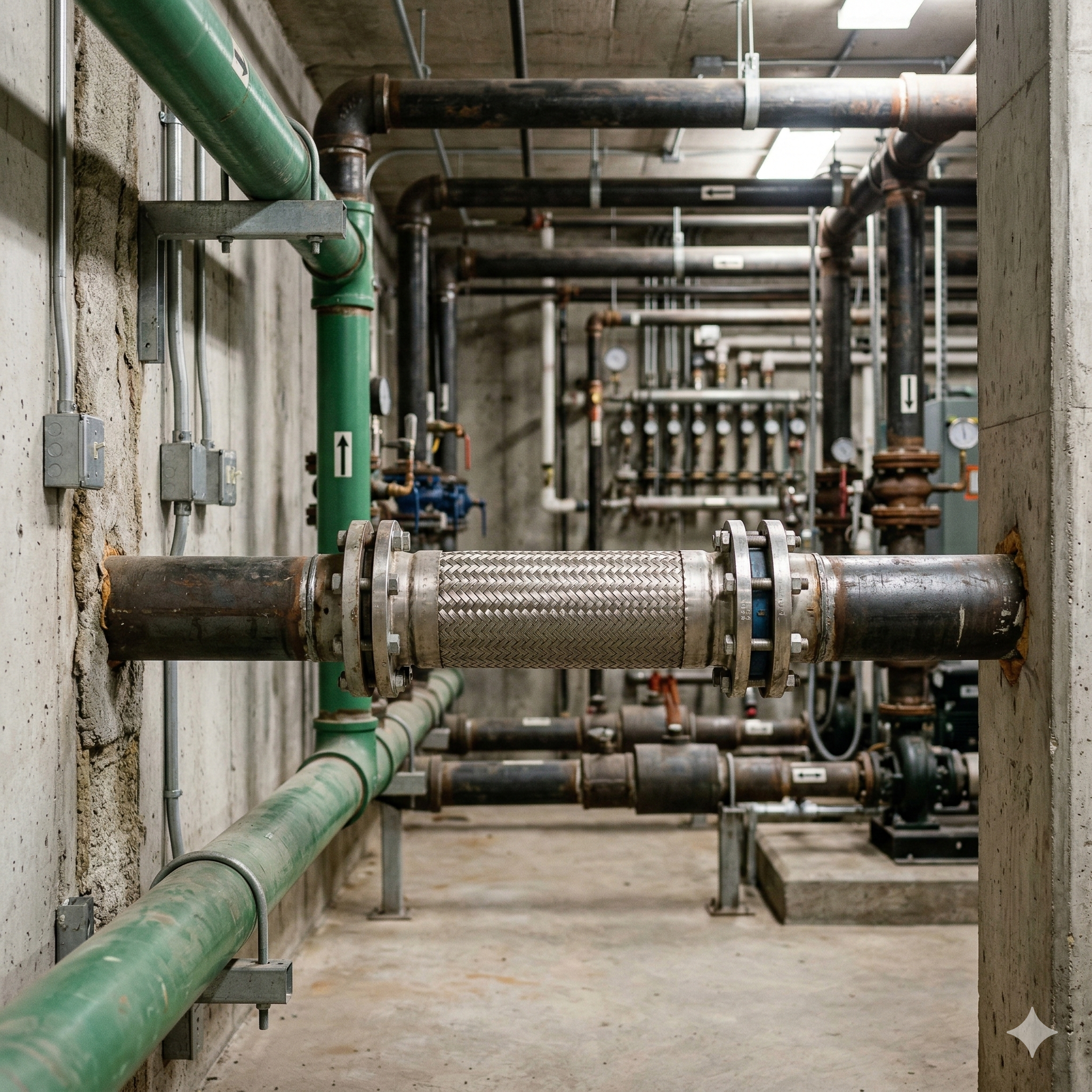

フレキシブルジョイントは、配管の途中に意図的に設ける「動きを吸収するパーツ」です。
- ベローズ型とブレード型 ステンレスの蛇腹（ベローズ）構造を持つ継手は、伸縮、曲げ、ねじれを自在に吸収します。
- 3次元の動きへの対応 最新の耐震用フレキシブルジョイントは、前後左右だけでなく、上下方向の複雑な挙動も吸収できるように設計されています。これにより、地盤沈下や地震による建物の急激な変形から配管を守ります。
「止まらない拠点」を作るための3つの設備戦略
単にジョイントを付けるだけでなく、システム全体でのレジリエンスが問われます。
- 重要動線の「ループ配管」化 万が一、一箇所の配管が破損しても、別ルートから供給を継続できるループ状の配管設計を採用します。
- 自動遮断弁との連動 激しい揺れ（感震）を検知した瞬間に、ガスの元栓や重要ラインを遮断するシステムを構築。二次災害である「水損」や「火災」を最小限に食い止めます。
- 支持金具（ハンガー）の耐震化 配管を吊っている金具自体が揺れで脱落しては意味がありません。振れ止めボルトや耐震ブラケットを用いて、配管系全体の動的な安定性を確保します。
貴社の工場やビルで、「柱の補強」だけで満足していませんか？ 壁の裏側にある古い配管継手が、有事の際の事業停止原因になるリスクを見逃してはいけません。設備配管の耐震性を一斉点検し、機能維持を担保する**「ライフライン・レジリエンス診断」を知りたい方は、無料で3分で完了する「耐震ウェブ診断」をご利用**ください。
▶︎ [https://taishin-senmon.jp/diagnosis/ ]
施設管理者が「今すぐ」機械室で確認すべき3項目
- 「ジョイントの腐食と劣化」 フレキシブル継手の蛇腹部分は非常に薄いため、経年劣化による錆や亀裂がないか、カバーを外して確認してください。
- 「可動域の確保」 ジョイントの周りに障害物があり、地震時に「動くためのスペース」が確保されていないケースが散見されます。
- 「更新時期の把握」 一般的に、ゴム製やステンレス製のフレキシブル継手の寿命は10〜15年です。耐震改修のタイミングに合わせた一斉更新を計画しましょう。
安全は「点」ではなく「線」で管理するもの
設備配管の耐震化は、継手を一つ交換するという一時点の「点」の作業ではありません。水源、ガス源から末端の蛇口や機器に至るまで、供給の「線」をいかに途切れさせないかというマネジメントです。
「建物が立っていても、水が出なければ廃墟と同じです。」
目に見えない配管の「関節」に投資し、揺れを受け流す柔軟なインフラを構築すること。この「線」の視点でのリスク管理こそが、震災直後から社員の衛生を守り、一刻も早い事業再開を可能にするための、最も実効性の高い防災対策となります。
貴社は、「配管までは気が回らなかった」という理由で、震災当日に全フロア冠水という悪夢を経験しますか？ それとも、フレキシブルジョイントによる強靭な配管ネットワークによって、いかなる揺れでもライフラインを死守し、地域で最も頼れる拠点を、いつ、確実なものにされますか？
