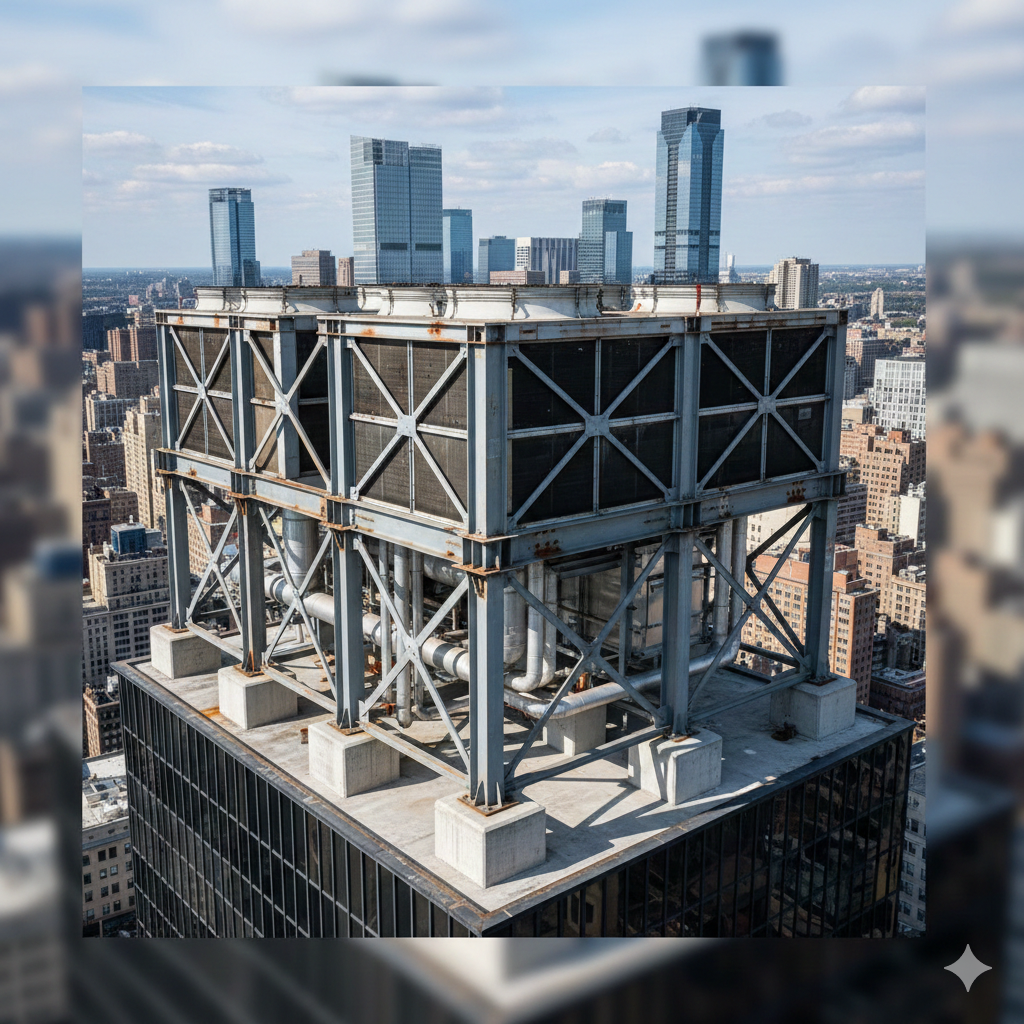

🏗️ 屋上冷却塔・空調設備の「転倒」を防げ：大規模ビルのインフラ維持に直結する架台の耐震補強

大規模なオフィスビルや商業施設において、屋上に設置された「冷却塔（クーリングタワー）」や「大型空調屋外機」は、建物の生命線とも言えるインフラ設備です。しかし、地震対策において、建物の骨組み（構造体）への関心は高い一方で、これら重量級の屋上設備を支える「架台」の耐震性は見落とされがちです。

もし、巨大地震によって屋上の設備が転倒・移動してしまったらどうなるでしょうか。空調が完全に停止し、サーバールームの冷却不能や、オフィス環境の悪化による業務停止を招くだけではありません。引きちぎられた配管から大量の水が漏れ出し、最上階から下の階へと広がる壊滅的な「水損被害」という二次災害を引き起こします。本記事では、屋上設備の安全を守るための「架台耐震」の急所を徹底解説します。



なぜ屋上設備は「地上よりも危険」なのか？

屋上の設備は、地上に置かれた設備よりもはるかに厳しい揺れ（加速度）にさらされます。

1. 鞭（むち）の原理による増幅

建物は地震時、上層階に行けば行くほど揺れが大きく、速くなります。これを「鞭の原理」と呼びます。地上での震度が「6弱」であっても、高層ビルの屋上ではその数倍の加速度（G）が設備に襲いかかります。

2. 水を蓄えた「超重量物」の慣性

冷却塔は、内部に大量の水を蓄えています。地震の激しい揺れが発生すると、水がタンク内で暴れる「スロッシング現象」が起き、設備の重心が激しく移動します。これにより、架台には設計時の静止荷重をはるかに超える複雑な衝撃力（せん断力や引き抜き力）が加わります。



架台耐震の弱点：見過ごされがちな「3つのリスク」

古いビルだけでなく、比較的新しいビルでも設備更新時に適切な耐震設計がなされていないケースがあります。

A. 溶接部と接合部の金属疲労・腐食

屋上架台は常に雨風や紫外線にさらされています。長年の錆（腐食）によって、架台を構成する鋼材の断面が減少していたり、溶接部が弱くなっていると、地震の衝撃で「ポッキリ」と折れてしまいます。

B. アンカーボルトの長さと強度の不足

設備を建物のスラブ（床）に固定しているアンカーボルトが、現在の耐震基準が求める「引き抜き力」に耐えられない場合があります。ボルトが抜けてしまえば、数トンの設備が屋上を「歩く（移動する）」ように暴れまわり、周囲の配管をなぎ倒します。

C. 架台の「背の高さ」による不安定化

配管スペースを確保するために架台を高く（高置き）している場合、重心が高くなるため、横揺れに対して非常に転倒しやすくなります。この「アスペクト比（高さと幅の比）」の計算を誤ると、一瞬の揺れで倒壊を招きます。



インフラを死守する「架台補強」の技術的アプローチ

設備を更新せずとも、架台と足元の補強だけで耐震性能を飛躍的に向上させることが可能です。

1. ブレース（筋交い）の増設: 架台の脚部に鋼材を斜めに渡すことで、横揺れに対する剛性を高めます。これにより、架台全体の変形を抑制します。
2. あと施工アンカーによる補強: 既存のアンカーボルトの周囲に、高強度な「ケミカルアンカー」などを追加で打ち込み、固定力を強化します。
3. 防振架台へのストッパー設置: 振動対策用のバネ（防振スプリング）を使用している場合、地震時にはそのバネが揺れを増幅させてしまいます。これを防ぐために、一定以上の揺れで動きを止める「耐震ストッパー」を併設します。



貴社の管理ビルにおいて、「屋上の冷却塔が設置から15年以上経過している」、あるいは**「東日本大震災の際に設備が少し移動した形跡がある」といった不安はございませんか？ 屋上設備の重量バランスと加速度を精密に計算し、地震時の転倒リスクを判定する「屋上設備・架台健全性診断」を知りたい方は、無料で3分で完了する「耐震ウェブ診断」をご利用**ください。

▶︎ [https://taishin-senmon.jp/diagnosis/ ]



管理者が実施すべき「屋上設備」の目視チェックリスト

• 基礎部分のひび割れ: アンカーボルトが埋まっているコンクリート基礎に、放射状のひび割れがないか。
• 架台のサビ: 鋼材の接合部や根元に、塗装が剥がれて赤い錆が浮き出ていないか。
• 配管の「あそび」: 設備が数センチ動いた際に、配管が引きちぎられないための「フレキシブル継手」が適切に機能しているか。



建物を守ることは、インフラの足を固めること

どんなに堅牢なビルであっても、空調や電力が途絶えれば、そこは「働く場所」としての機能を失います。屋上設備はまさに建物の「肺」であり、その足を支える架台は、震災時における企業のレジリエンス（回復力）を左右する極めて重要な構造体です。

「上からの水漏れ」を防ぎ、「インフラの停止」を回避すること。 架台の耐震補強は、比較的小規模な工事で済むことが多く、得られる安心と事業継続性は投資コストをはるかに上回ります。

貴社は、この**「屋上という死角」に潜む転倒リスクをクリアにし、いかなる激震の後でも快適な環境と業務を維持できる盤石な体制**を、いつ、確立されますか？
