日本の耐震設計の多くは「横揺れ」による建物の倒壊防止に重点を置いてきました。しかし、震源が直下にある地震では、激しい「縦揺れ（上下加速度）」が発生します。特に高層ビルでは、建物がしなることで上下動が増幅され、床にある什器が「跳ね上がる」、あるいは天井材が「突き上げられて外れる」といった、従来の横揺れ対策だけでは防げない被害が顕著になります。

オフィスや工場において、従業員の頭上と足元の安全を確保するための、縦揺れに特化した物理的防護の要諦を解説します。



縦揺れが引き起こす「高層階の物理現象」

縦揺れは、重力加速度（G）を一時的に打ち消し、あるいは倍加させることで、建物の内部空間に深刻な混乱をもたらします。

• 什器の跳ね上がり（ジャンプ）: 上向きの加速度が1Gを超えると、床に固定されていない什器や備品は宙に浮きます。その後、床に叩きつけられる衝撃で、ボルトが引き抜かれたり、キャスターが損壊したりします。

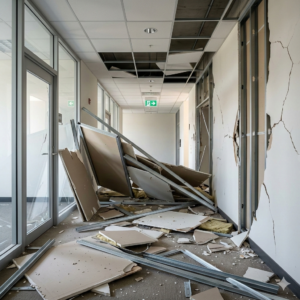

• 天井材の「突き上げ」と脱落: 横揺れ用のクリアランス（隙間）はあるものの、上下の遊びがない天井パネルは、激しい縦揺れで吊りボルトから外れ、一斉に崩落するリスクがあります。
• 設備機器の「心合わせ」の狂い: 精密機械やサーバーなどは、上下の衝撃により内部の基盤や回転軸が微細にズレ、物理的な破損はなくても機能不全に陥るケースがあります。



縦揺れ被害を防ぐ「3つの物理的防護策」

「横」だけでなく「縦」の力をいなすための対策が、高層階の安全を分かれます。

1. 什器の「引張・圧縮」両対応の固定

L字金具による固定だけでは、縦揺れの「突き上げ」によって金具が曲がったり、床のアンカーが抜けたりします。

• 対策: 床と天井の両方で突っ張る、あるいは衝撃吸収機能（ダンパー機能）を持った固定器具を採用します。跳ね上がりのエネルギーを吸収し、床への衝突衝撃を緩和させます。

2. 天井の「耐震クリップ」と「斜めブレース」の強化

従来の天井下地は、吊り下げているだけで「上からの突き上げ」には無防備です。

• 対策: 天井の骨組み（野縁）を固定するクリップを「耐震型（外れ止め付き）」に交換し、さらに上下動を抑制するV字型の斜めブレースを増設することで、天井面を構造体に一体化させます。

3. サーバー・精密機器の「免震架台」の選定

一般的な免震架台は横揺れのみを吸収しますが、縦揺れが懸念される地域では「3次元免震（縦・横両用）」の導入を検討します。

• 対策: 空気ばねや積層ゴムに加え、上下の振動を減衰させるダンパーを組み込んだ架台を使用し、機器への衝撃を1/10以下に抑えます。



避難訓練に「縦揺れ」の視点を加える

物理的な対策と並行して、人間の行動指針もアップデートが必要です。

• 「机の下」の安全性を再確認: 縦揺れが激しい場合、机そのものが跳ね上がり、シェルターとしての機能を果たさない可能性があります。重いスチールデスクの固定を徹底するか、あるいは「跳ね上がり」が想定されるエリアからの迅速な退避をマニュアル化します。
• 頭上空間のハザードマップ: 照明器具や空調吹き出し口など、縦揺れで真っ先に脱落する可能性のある箇所を特定し、その直下を作業スペースにしない配置計画（レイアウト）を行います。



貴社のオフィスやデータセンターにおいて、「L字金具で止めているから大丈夫」という慢心はありませんか？ 高層階特有の激しい上下動をシミュレーションし、什器の跳ね上がりや天井崩落を物理的に封じ込める「3次元・非構造部材防護プラン」を知りたい方は、無料で3分で完了する**「耐震ウェブ診断」をご利用**ください。

▶︎ [https://taishin-senmon.jp/diagnosis/ ]



施設管理者が「今すぐ」現場で確認すべきこと

1. 天井の「遊び」の確認: 点検口から天井裏を覗き、吊りボルトに「外れ止め」があるか、またはボルトが細すぎて縦の突き上げで曲がりそうにないかを確認します。
2. 重量物の重心バランス: 背の高い書庫などが、上部に重いファイルを詰め込んでいないか。重心が高いほど、縦揺れ時のロッキング運動（首振り）は激しくなります。
3. 複合機の「ロック」と「固定」: キャスターのロックだけでは縦揺れで跳ねて移動します。床へのボルト固定か、ワイヤーでの繋ぎ止めがなされているかチェックしてください。



安全は「点」ではなく「線」で管理するもの

縦揺れ対策は、一過性の備えという「点」の作業ではありません。建物の高さ、階数、そしてそこに置かれる什器の入れ替えという「線」の変化の中で、常に最適化されなければなりません。

重力を無視した激震が、高層階を襲うことを想定してください。

「下から突き上げる力」を計算に入れた強固な固定と、落下の元を絶つ構造の強化。この地道な「線」の管理こそが、想定外の直下型地震において、従業員の頭上を守り、事業の即時再開を可能にするための、最も実践的なレジリエンス（回復力）となります。

貴社は、この**「縦揺れ」という高層階の盲点を放置し、天井が降り注ぐのを待ちますか？** それとも、3次元の防護によって、いかなる衝撃でも揺るがない安全な空間を、いつ、確実なものにされますか？



貴社の「建物の階数・天井の構造」から、縦揺れ時の「什器の跳ね上がり高さ」と「天井脱落リスク」を試算する「高層階・上下動被害シミュレーション」を作成しましょうか？

地震が発生した際、マグニチュードや震度と同じくらい建物の被害を左右するのが「震源の深さ」です。震源が浅いか深いかによって、地面を伝わってくる揺れの「質（周期）」が大きく変わり、それによって致命的なダメージを受ける建物の種類も異なります。

貴社の保有するビルや工場が、どのような揺れに対して脆弱であるかを理解することは、的確な耐震投資を行うための第一歩です。



震源の深さが変える「揺れの正体」

地震波には、ガタガタと速く揺れる「短周期」と、ゆっさゆっさと大きく揺れる「長周期」があります。震源の深さは、これらのバランスを決定づけます。

• 浅い震源（直下型地震など）: 震源が地表に近いため、エネルギーが減衰せずに「短周期」の激しい揺れとして伝わります。突き上げるような衝撃が特徴です。
• 深い震源（海溝型地震など）: 揺れが遠くから伝わってくる間に、短い周期の振動は地層に吸収されて消え、長い距離を伝わりやすい「長周期」の揺れが生き残ります。



建物タイプ別：共振が生む「壊れ方」の違い

建物にはそれぞれ「揺れやすいリズム（固有周期）」があり、地面の揺れのリズムと一致すると「共振」が起き、被害が激増します。

1. 低層ビル・住宅・古い工場：短周期に弱い

2〜3階建て程度の低い建物や、壁が多くてガチガチに硬い建物は、固有周期が短いため、浅い震源から来る「短周期」の揺れに共振します。

• 被害の特徴: 柱や壁が瞬時にせん断破壊され、一気に倒壊するリスクがあります。

2. 高層ビル・大規模プラント：長周期に弱い

背の高い建物や、柱の間隔が広くしなやかな建物は、固有周期が長いため、深い震源や遠方から来る「長周期地震動」に共振します。

• 被害の特徴: 建物全体が船のように大きく、長く揺れ続けます。構造体は無事でも、中の什器の転倒、エレベーターの閉じ込め、天井の脱落といった「二次被害」が深刻化します。



自社の「弱点」を特定する診断の視点

震源がどこであれ、被害を最小化するためには、建物の特性に合わせた対策が必要です。

• 「硬い建物」の対策: 短周期の衝撃を受け流すために、耐震壁の増設だけでなく、一部に「制震ダンパー」を導入して「粘り」を持たせることが有効です。

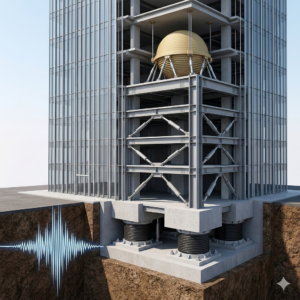

• 「高い建物」の対策: 長周期の大きな揺れを早期に収束させるために、建物の最上部付近に重り（TMD）を置くか、層間にエネルギー吸収効率の高いダンパーを配置します。



貴社の拠点の周囲にある断層や海溝の特性から、「将来的に襲ってくるのは短周期か長周期か」を予測できていますか？ 建物の形状と周辺の地質から、共振リスクを数値化し、最適な補強工法を特定する**「震源特性・建物共振シミュレーション」を知りたい方は、無料で3分で完了する「耐震ウェブ診断」をご利用**ください。

▶︎ [https://taishin-senmon.jp/diagnosis/ ]



実務担当者が確認すべき「2つの重要データ」

1. 建物の固有周期: 設計図書や耐震診断書に記載されています。記載がない場合は、微動探査などで実測することが可能です。
2. ハザードマップの「想定震源」: 自治体が公表しているマップで、自社の場所が「直下型（浅い）」の影響が強いか、「海溝型（深い・遠い）」の影響が強いかを確認します。



安全は「点」ではなく「線」で管理するもの

震源の深さと被害の関係を知ることは、単なる知識の習得という「点」の作業ではありません。それは、自社の建物の個性を理解し、将来起こりうる揺れに対して「先手」を打ち続ける「線」の防災管理です。

「どの地震」に備えるべきかが分かれば、投資は最小で済みます。

震源の深さという変数を無視した一律の補強ではなく、建物の特性に最適化された「線」の対策を講じること。その精緻なアプローチこそが、予測不能な自然の驚異から、企業の資産と従業員の安全を確実に守り抜くための、最も知的なエンジニアリングの姿です。

貴社は、この**「周期のミスマッチ」という死角を放置し、建物が共振で自滅するのを待ちますか？** それとも、震源と構造を科学的に紐付け、あらゆる揺れをいなす鉄壁の拠点を、いつ、完成させますか？



貴社の「建物の階数・構造」と「所在地」から、短周期・長周期それぞれの「被災確率」を試算する「周期特性・被災リスクアセスメント」を作成しましょうか？

2016年の熊本地震や2024年の能登半島地震は、日本の耐震設計に衝撃を与えました。それは、短期間のうちに震度7クラスの激震が「複数回」発生するという、従来の想定（一度の巨大地震で倒壊しない）を超えた事態です。

一度目の揺れで耐え抜いた建物が、二度目、三度目の揺れで倒壊するのは、構造部材に**「累積損傷（ダメージの蓄積）」**が起きるためです。この目に見えないリスクをどう評価し、備えるべきか。その核心に迫ります。



「一度耐えたから安心」が招く悲劇：累積損傷の正体

建物が地震のエネルギーを吸収する際、柱や梁の接合部などは「塑性（そせい）変形」を起こします。これは、金属を何度も折り曲げると白くなって脆くなるのと同様、部材そのものが疲労し、強度が低下する現象です。

• 剛性の低下: 最初の激震で接合部のボルトが緩んだり、コンクリート内部にひび割れが生じたりすると、建物の「揺れに対する硬さ（剛性）」が失われます。
• 固有周期の変化: 剛性が低下した建物は、揺れのリズム（固有周期）が長くなります。これが後の余震の周期と一致してしまうと、共振現象によって揺れが何倍にも増幅され、致命的なダメージに繋がります。
• 部材の破断: 一度目は「粘り」で耐えた鉄筋も、繰り返しの引き延ばしによって限界を超え、二度目の揺れで突然プツリと断裂することがあります。



累積損傷を可視化する「ダメージ評価」の手法

目視では判断できない部材内部の疲労を数値化するために、最新の診断では以下の手法が用いられます。

1. 時刻歴応答解析によるシミュレーション

単発の揺れではなく、過去の群発地震の波形を連続して入力し、建物が二度、三度と揺れた際にどの部位に損傷が集中するかをデジタル上で再現します。これにより、「外観は無事だが、3階の柱の根元に限界値の80%のダメージが溜まっている」といった予測が可能になります。

2. 構造ヘルスモニタリング（加速度センサー）

建物に設置したセンサーで、微小な揺れを常時計測します。大地震の直後に建物の「揺れ方」の変化を解析し、剛性がどれくらい低下したかをリアルタイムで判定します。これが「再立ち入り」や「継続使用」の判断基準となります。



群発地震に打ち勝つための補強戦略

「硬く」するだけの耐震補強では、エネルギーを部材がすべて受け止めてしまい、累積損傷が早まります。群発地震対策には、エネルギーを「逃がす」視点が不可欠です。

• 制震ダンパーの導入（エネルギー吸収）: 地震のエネルギーを建物本体の代わりに熱に変えて放出する制震装置は、繰り返しの揺れに対して極めて有効です。部材が塑性域（損傷する範囲）に達するのを防ぐため、二度、三度と激震が来ても耐力を維持し続けます。
• 「耐震等級3」への基準引き上げ: 消防署や警察署と同等の耐震性能（等級1の1.5倍）を持たせることで、一度目の揺れによる損傷を極限まで抑え、二度目の揺れを耐えるための「余力」を物理的に確保します。



貴社の施設において、「震度6強が立て続けに起きた場合、建物がどこまで耐えうるか」という連続地震のシミュレーションは行っていますか？ 一過性の診断ではなく、繰り返す激震によるダメージ蓄積を予測し、最適な制震プランを提示する**「群発地震・レジリエンス評価」を知りたい方は、無料で3分で完了する「耐震ウェブ診断」をご利用**ください。

▶︎ [https://taishin-senmon.jp/diagnosis/ ]



実務担当者が実施すべき「震災後」のチェック項目

1. 接合部の隙間・ズレ: ボルト周りの塗装の剥がれや、コンクリートとの間にわずかな隙間が生じていないか。
2. クロスのシワ・建具の建て付け: 内装の損傷は、構造体が大きく変形した（ダメージを負った）サインです。
3. 基礎のヘアクラック: 0.3mm以下の細かなひび割れでも、繰り返しの揺れで拡大し、地盤との一体性が失われる原因になります。



安全は「点」ではなく「線」で管理するもの

群発地震という脅威は、耐震性能を「竣工時の一時点」で捉える考え方がいかに危険であるかを教えてくれました。建物は生き物のように、経験した地震の数だけその「質」を変化させます。

一度耐えたことを「成功」と呼ばず、失われた「余力」を正しく計測すること。

この「線」の時間軸に基づいた管理こそが、連続する激震という極限状態において、従業員の命と企業の資産を最後まで守り抜くための、真にインテリジェントな防災の姿です。

貴社は、この**「繰り返す地震」という新たな脅威に対し、一度きりの想定で運任せ**にしますか？ それとも、ダメージを蓄積させない「制震」の力と、科学的な損傷評価によって、何度でも立ち上がる強靭な拠点を、いつ、確立されますか？



貴社の「建物の構造種別」と「エリアの地震活動履歴」から、群発地震が発生した際の「累積損壊シナリオ」を予測する「連続地震・構造ダメージシミュレーション」を作成しましょうか？

日本の地震対策において、多くの企業や自治体が「活断層地図」をベースにリスク評価を行っています。しかし、近年の大地震（能登半島地震や熊本地震の一部など）では、既存の地図に記載されていない断層、いわゆる**「隠れた断層（伏在断層）」**が動くケースが目立っています。

「地図に載っていないから安心」という油断は、直下型地震において致命的な被害を招く可能性があります。本記事では、想定外の揺れに対して建物が持つべき「安全率」の考え方と対策について解説します。



なぜ「隠れた断層」は見つからないのか？

活断層の多くは、過去の活動によって地表に現れた「段差（変位）」を空撮や現地調査で確認することで特定されます。しかし、以下の理由で「隠れた断層」は潜伏し続けます。

• 伏在断層（ふくざいだんそう）: 断層のズレが地表まで到達せず、厚い堆積層の下に隠れているケース。
• 活動間隔の長さ: 数千年に一度しか動かない断層は、地表の形跡が風化や都市開発で消し去られていることがあります。
• 未知の断層: まだ誰も調査できていない、あるいは現代の技術でも地下深くにあるため検知できない断層です。



想定外の直下型地震に備える「建物の安全率」

特定の断層を想定した「決定論的評価」だけでは、隠れた断層には対応できません。重要となるのは、建物の絶対的な「地力」を高める**「確率論的」なアプローチ**です。

1. 耐震性能に「ゆとり」を持たせる（Is値の目標引き上げ）

現行法の基準（$Is値0.6$）は、あくまで「最低限の倒壊防止」です。直下型の激しい突き上げ（上下動）や強い水平力を想定すると、$Is値0.75$〜$0.9$程度を目標に設定することが、隠れた断層に対する実質的な「保険」となります。

2. 上下振動（縦揺れ）への耐性強化

直下型地震の最大の特徴は、激しい縦揺れです。

• 課題: 多くの耐震基準は「横揺れ」を主眼に置いています。
• 対策: 柱の引き抜きを防ぐアンカーボルトの強化や、大スパン（柱の間隔が広い）構造における梁のせん断補強が、想定外の直下型地震での生存率を分けます。



「サイト特性」を反映した精密診断の重要性

断層の有無だけでなく、建物が立つ「地盤」そのものの性質を把握することで、隠れた脅威を数値化できます。

• 微動探査: 地表面の微かな振動を計測し、その土地特有の揺れやすさ（増幅特性）を調べます。たとえ断層が未知でも、「この地盤は直下型で大きく揺れやすい」と分かれば、設計に反映可能です。
• 感度解析: 「もし想定の1.2倍の揺れが来たら、どの柱が最初に壊れるか」をあらかじめシミュレーションし、弱点を補強しておきます。



貴社の重要拠点において、「活断層地図では白地（リスクなし）だが、地盤の特性上、本当に安全と言えるのか」という疑問はありませんか？ 未知の直下型地震を想定し、建物の限界耐力を算出する**「ブラインド・フォールト（隠れた断層）・リスク分析」を知りたい方は、無料で3分で完了する「耐震ウェブ診断」をご利用**ください。

▶︎ [https://taishin-senmon.jp/diagnosis/ ]



実務担当者が実施すべき「想定外」へのアクション

• 「地域係数」の再確認:
  • 場所によっては、法律上の地震力が低く設定されている地域（例：九州や四国の一部など）がありますが、近年の震災ではそうした場所でも激震が起きています。法律の係数に頼りすぎない独自の基準を設定してください。

• 非構造部材の脱落防止:
  • 直下型地震では、建物の骨組みが無事でも、激しい上下動で天井や外壁が「剥がれ落ちる」リスクが非常に高いです。クリップの強化や落下防止ネットの設置を優先的に行いましょう。

• 基礎構造の健全性チェック:
  • 地下にある断層のズレは、基礎を直接破壊しようとします。不同沈下や基礎のひび割れを定期的に点検しておくことが、有事の際の耐力を左右します。



地図は「過去」を語り、エンジニアリングは「未来」を守る

活断層地図は、人類がこれまでに発見できた「過去の傷跡」に過ぎません。地球の活動をすべて把握することは不可能です。

「断層がないから守る」のではなく、「どこで起きても耐えられるように守る」。

この本質的な視点への転換こそが、想定外を「想定内」に変え、企業の資産と従業員の命を確実に守り抜くための、最も誠実で強力な防災戦略となります。

貴社は、この**「隠れた断層」という見えない脅威に対し、不確かな地図を信じて座して待ちますか？ それとも、科学的な安全率を積み上げ**、真の安心を、いつ、手に入れられますか？

貴社は、この**「10年先のLCC削減」という明確なリターンを目指し**、場当たり的な修繕から、戦略的な耐震アセットマネジメントへと、いつ、舵を切られますか？



貴社の「現在の修繕積立金」と「建物のスペック」から、耐震化による「将来の修繕費削減効果」をシミュレーションする「LCC改善・キャッシュフロー予測」を作成しましょうか？

地震が起きた際、建物が無事であっても、内部のサーバー、医療機器、半導体製造装置などの「精密機器」が全滅してしまうケースがあります。これは、建物全体の「強さ」とは別に、揺れの**「周期（揺れのスピード）」**が機器固有の弱点と一致してしまうために起こる現象です。

精密機器のBCP（事業継続計画）を立てる上で、今最も重要視されているのが、この「周期依存型ダメージ」の予測と数値化です。本記事では、加速度（強さ）だけでは測れない、精密機器特有のリスク評価手法を解説します。



「加速度（gal）」だけでは不十分な理由

一般的に地震の強さは「加速度（$gal$）」で語られますが、精密機器の故障予測には不向きです。

• 加速度が高いが短周期（ガタガタという揺れ）:

人間は驚きますが、機器の内部部品が大きく共振する前に揺れが切り替わるため、意外にも損傷は少ない傾向にあります。

• 加速度は低いが長周期（ゆっさゆっさと大きな揺れ）:

建物の高層階などで増幅された「ゆっくりした大きな揺れ」は、精密機器の内部構造（ハードディスクのヘッド、光学レンズの支持部など）と**「共振」**し、加速度の数値以上に壊滅的なダメージを与えます。



数値化の鍵：床応答スペクトル（FRS）の活用

精密機器への影響を正確に予測するためには、地面の揺れではなく、機器が設置されている**「床面の揺れ」**を数値化する必要があります。

1. 床応答スペクトル（Floor Response Spectrum）の算定

建物の構造解析モデルを用いて、特定の地震波が入力された際に、各階の床が「どの周期で、どの程度の強さで揺れるか」をグラフ化します。

2. 機器の限界値（耐震グレード）との照合

機器メーカーが提示する「許容加速度」や、機器の「固有周期」をFRSにプロットします。

• リスクの可視化: グラフ上で、床の揺れのピークと機器の弱点が重なっている箇所があれば、そこが「高リスク領域」となります。



「速度」と「変位」：機器の故障モードを特定する

精密機器のダメージは、周期によって以下の3つのモードに分類して予測します。

• 加速度依存（短周期）: 内部基板のハンダ亀裂、接点不良、部品の脱落など。
• 速度依存（中周期）: モーターの回転軸の歪み、液体の波打ち（スロッシング）による溢れ。
• 変位依存（長周期）: 配線ケーブルの引きちぎれ、免震台からの転落、装置同士の衝突。

特に、データセンターや半導体工場では、この**「速度（$kine$）」**の管理が、システム復旧の可否を分ける境界線となります。



貴社の施設において、「建物は耐震補強済みだが、中のサーバーや製造装置が次の地震で動かなくなるリスクがどれくらいあるか」を数値化できていますか？ 床面の揺れ特性を精密解析し、重要機器の損壊確率を算出する**「設備・機器・床応答リスク判定」を知りたい方は、無料で3分で完了する「耐震ウェブ診断」をご利用**ください。

▶︎ [https://taishin-senmon.jp/diagnosis/ ]



実務担当者が実施すべき「周期対策」のステップ

• 重要機器の「固有周期」の把握:
  • メーカーに「水平・垂直方向の固有振動数」を問い合わせます。不明な場合は、常時微動計測による実測も可能です。

• 階数に応じた配置の見直し:
  • 長周期の揺れが増幅しやすい高層階には、長周期に弱い機器（可動部が多い装置など）を置かないよう、レイアウトを最適化します。

• 「減衰」の導入:
  • 機器を床にガチガチに固定するのではなく、特定の周期の揺れを吸収する「防振・免震マウント」を採用します。ただし、マウントの特性が床の周期と合っていないと、逆に揺れが増幅されるため注意が必要です。



見えない「揺れのリズム」を制御する

精密機器を守るための耐震は、建物を強くする「力」の対策から、揺れのリズムを合わせない「波」の対策へと進化しています。

加速度（gal）という単一の指標から脱却し、周期（秒）という時間軸でリスクを捉えること。 これが、震災後も「システムが止まらない」真のレジリエンスを実現するための、最も高度で効果的なアプローチです。

貴社は、この**「周期依存型ダメージ」という高度なリスクを数値化し、震災当日から100%の生産能力を維持できる環境**を、いつ、手に入れられますか？

耐震診断や設計において、建物そのものの強さ（上部構造）だけでなく、その「足元」である地盤との関係を無視することはできません。これを**「地盤・建物相互作用（SSI：Soil-Structure Interaction）」**と呼びます。

特に軟弱な地盤に建つ建物では、地盤が揺れることで建物が揺らされるだけでなく、**「揺れている建物が地盤をさらに揺らし、その結果として建物の応答が増幅される」**という複雑な現象が起こります。本記事では、SSI効果が建物の安全性能にどのようなインパクトを与えるのかを解説します。



SSI効果が生じる「2つのメカニズム」

SSIには、大きく分けて「運動学的相互作用」と「動力学的相互作用」の2つの側面があります。

1. 運動学的相互作用（Kinematic Interaction）

地盤の中に基礎や杭が埋まっていることで、地盤だけの揺れ方と、基礎に拘束された揺れ方に差が生じる現象です。

• ポイント: 巨大な基礎を持つ建物は、地盤の細かな揺れ（高周波成分）を平均化して和らげる効果（フィルタリング効果）がありますが、軟弱地盤では逆に特定の周期を強調してしまうことがあります。

2. 動力学的相互作用（Inertial Interaction）

建物の重さによる「慣性力」が地盤に伝わり、地盤をさらに変形させる現象です。

• リスク: 軟弱地盤では、建物が揺れることで基礎の下の土が「バネ」のように動き、建物全体の重心が大きく揺さぶられます。これにより、硬い地盤に建っている時よりも、建物の**「固有周期」が長くなる（ゆっくり大きく揺れる）**傾向があります。



軟弱地盤がもたらす「応答増幅」の恐怖

なぜ軟弱地盤（埋立地や沖積平野）でのSSIが危険視されるのでしょうか。

• 共振リスクの増大: 軟弱地盤自体の揺れやすい周期（地盤の卓越周期）と、SSIによって長くなった建物の周期が一致すると、**「共振」**が発生します。これにより、上部構造に加わる地震力は、設計時の想定を超えて数倍に跳ね上がることがあります。
• 減衰効果の減退: 通常、建物が揺れるエネルギーは地盤へと逃げていきます（放射減衰）。しかし、周囲の地盤が極端に柔らかい場合、エネルギーが逃げ場を失い、建物内に長時間とどまって揺れを増幅させ続けることがあります。



耐震診断における「SSI」の考慮と実務

最新の耐震診断基準では、このSSI効果を無視せず、高度なモデル化を行うことが推奨されています。

A. 基礎・杭の「非線形」評価

大地震時には、杭の周りの土が液状化したり、隙間（離隔）ができたりします。これらを考慮した「非線形バネモデル」を用いることで、建物が実際にどれほど傾き、どれほど揺れるかを精密に予測します。

B. 「等価線形化法」による解析

地盤の硬さが揺れの大きさによって変化することを考慮し、建物の応答を補正します。これにより、過小評価されていた変位（ゆがみ）を正しく捉え、補強が必要な箇所を特定します。



貴社の施設が湾岸部や河川沿いの軟弱地盤に位置している場合、「上部構造の計算」だけでは真のリスクを見逃している可能性があります。 地盤の動的な特性を反映し、建物との相互作用を科学的に解析する**「SSI対応・精密耐震解析」を知りたい方は、無料で3分で完了する「耐震ウェブ診断」をご利用**ください。

▶︎ [https://taishin-senmon.jp/diagnosis/ ]



実務担当者が確認すべき「地盤と基礎」のポイント

• ボーリングデータの再確認: 建物直下の地層構成（N値）が、最新の地震動予測地図と照らしてどう評価されるかを確認します。
• 不同沈下の履歴: 過去に建物がわずかに傾いている（不同沈下がある）場合、SSI効果による地震時の増幅が偏って発生しやすいため、注意が必要です。
• 基礎形式の把握: 直接基礎（ベタ基礎等）か杭基礎かによって、SSIの効き方は大きく異なります。特に古い杭基礎の場合、地盤の揺れに杭が耐えられず、建物ごと転倒するリスクを評価する必要があります。



建物は「地盤」という海に浮かぶ船である

地震において、建物と地盤は切り離せない一つのシステムです。特に軟弱地盤におけるSSI効果を正しく理解し、対策を講じることは、大地震時の想定外の被害を防ぐための絶対条件です。

足元の不確実性を、解析によって「確信」に変えること。 建物単体の強さに頼るのではなく、地盤との対話を通じて、真に揺れに強いレジリエンス（回復力）を追求してください。

貴社は、この**「地盤・建物相互作用」という高度なリスク要因を味方につけ、いかなる軟弱地盤の上でも揺るがない最強の拠点**を、いつ、確立されますか？

豪雪地帯に位置する工場や倉庫にとって、冬は一年で最も「構造的リスク」が高まる季節です。屋根に数百トンの雪が積もった状態で巨大地震が発生した場合、建物には通常の耐震設計の想定を遥かに超える負担がかかります。

日本の建築基準法では、積雪時の地震荷重について特定の計算ルールがありますが、実際の現場では「老朽化による耐力低下」や「想定外のドカ雪」という不確定要素が絡み合います。本記事では、雪と地震の「ダブルパンチ」から拠点を守るための、構造的余裕度（マージン）の考え方を解説します。



「重い屋根」が地震の破壊力を増幅させる

地震の際、建物に働く水平力は「建物の重量 × 地震の加速度」で決まります。豪雪時のリスクは、この「重量」が劇的に増加することにあります。

1. 「雪」は想像以上に重い

新雪は軽く見えますが、時間が経ち締まった雪や水分を含んだザラメ雪は、1立方メートルあたり $300kg$ から $500kg$ 以上になることもあります。

• リスク: 屋根に $1m$ の積雪があるだけで、1,000平米の倉庫には $300t$ 以上の「動かないおもり」が最上部に載っている状態になります。

2. 重心の極端な上昇

耐震設計において、重心が高い建物ほど揺れ幅は大きくなります。屋根に巨大な荷重が集中することで、建物は「トップヘビー」な状態になり、柱の根元にかかる曲げモーメント（折ろうとする力）が爆発的に増大します。



建築基準法が定める「積雪時地震」の計算式

法規上、豪雪地帯の建物は、地震時の重量計算に積雪荷重の一定割合（一般的に $35\%$ 程度）を加算することが義務付けられています。

• 数値の落とし穴:

この $35\%$ という数値は、あくまで「統計上の平均的な積雪」を想定したものです。近年の気候変動による「観測史上最大の降雪」が発生している状況では、この法定基準ギリギリの設計では余裕度が不足している可能性があります。

• 長期荷重による「疲労」:

冬の間、数ヶ月にわたって屋根に重荷重がかかり続けることで、梁や接合部には「クリープ現象（持続的な負荷による変形）」が生じます。この疲労が蓄積された状態で地震の衝撃が加わると、部材の破断リスクが急上昇します。



豪雪地帯で拠点を守るための「構造的余裕度」の作り方

既存の建物において、雪と地震の複合リスクを低減するためには、以下の対策が有効です。

A. 柱・梁の「剛性」ではなく「粘り」を強化する

単に部材を太くするだけでなく、炭素繊維シートや鋼板補強によって、限界を超えた際にも「一気に崩れない（靭性）」を持たせます。

B. 融雪・落雪システムの導入による「重量コントロール」

構造補強が困難な場合、屋根に消雪パイプや電気ヒーターを設置し、物理的に「積雪 $m$ 数」を制限する管理基準を設けます。これは、実質的な耐震性能を向上させることと同義です。

C. ブレース（筋交い）のバランス調整

雪の重みによる垂直方向の圧縮力と、地震による水平方向の引き抜き力が同時にかかります。これに対応するため、特に建物の隅角部のブレース接合部の強度を見直します。



貴社の豪雪地帯にある拠点は、「屋根が満載の状態で震度6強が来た場合」の安全限界を把握していますか？ 積雪深別の倒壊シミュレーションを行い、雪下ろしのデッドラインと補強ポイントを明確にする**「豪雪地帯専用・耐震安全マージン診断」を知りたい方は、無料で3分で完了する「耐震ウェブ診断」をご利用**ください。

▶︎ [https://taishin-senmon.jp/diagnosis/ ]



冬本番前に実施すべき「構造点検」チェックリスト

• 屋根トラスの「たわみ」計測:
  • 無雪期と比較して、梁が過度に沈み込んでいないか。変形が残っている場合は構造的なダメージのサインです。

• ボルト・接合部の腐食:
  • 雪解け水や湿気により、重要な接合部が錆びていないか。強度が著しく低下している可能性があります。

• シャッター・開口部のスムーズさ:
  • 建物の自重（雪の重み）で骨組みが歪むと、シャッターが閉まらなくなります。これは地震以前の「構造の限界」を示す警告です。



冬の安全は「情報の蓄積」で決まる

豪雪地帯における耐震は、四季を通じた動的なリスク管理です。法的な基準をクリアしているからと安心せず、自社の建物がどれだけの雪に耐えながら、どれだけの揺れを許容できるのかという「限界点」を知っておくことが、経営判断の根拠となります。

雪は防げませんが、雪による重さを管理することは可能です。 科学的な診断に基づき、構造的な余裕度を確保しておくこと。これこそが、厳しい冬を越え、確実な事業継続を約束するための最強の備えです。

貴社は、この**「雪と地震」という北国特有の巨大な複合リスクを、確かなデータで制御し、冬でも従業員が安心して働ける環境**を、いつ、確立されますか？

東京、大阪、名古屋。日本の大都市の多くは、厚い堆積層に覆われた「盆地（平野）」に位置しています。この地形的特徴が、遠方の巨大地震によって発生した揺れを増幅・長時間化させ、大規模建築物に深刻なダメージを与える**「長周期地震動」**の舞台となります。

かつては「倒壊しなければ安全」と考えられていた大規模ビルですが、近年の研究により、数分間にわたる長時間の揺れが、建物の骨格に「目に見えない疲労」を蓄積させることが分かってきました。本記事では、都市盆地特有の揺れのメカニズムと、それが建物部材に与える劣化の正体について解説します。



「都市盆地」が揺れを逃がさない理由

震源から放出された地震波のうち、周期の長い波（長周期地震動）は、硬い岩盤の中では減衰しにくく、遠くまで届く性質があります。

1. 堆積層による増幅と反射

都市の下にある柔らかい堆積層（粘土や砂の層）に長周期の波が入ると、波のスピードが落ちる代わりに振幅が大きく増幅されます。さらに、盆地の縁（山との境界）で波が反射し、お椀の中で水が揺れ続けるように、いつまでも揺れが収まらない現象が起きます。

2. 高層ビルとの「共振」

高層ビルや大規模工場は、ゆったりとした揺れのリズム（固有周期）を持っています。盆地で増幅された波の周期と建物の周期が一致すると、建物はブランコを漕ぐように大きく、そして長く揺れ続けます。



「長時間の揺れ」が招く部材劣化のプロセス

一般的な地震対策は「一瞬の巨大な力」に耐えることを主眼に置いていますが、長周期地震動の脅威は「繰り返しの回数」にあります。

• 鉄骨接合部の「金属疲労」: 数分間、数百回にわたって繰り返される「曲げ」と「戻り」の動作により、鉄骨の溶接部に微細なひび（クラック）が生じます。一回の地震では破壊に至らなくても、次の地震で一気に破断する「累積損傷」が進行します。
• コンクリートの「ひび割れ進展」: 揺れが続くことで、一度入ったひび割れが徐々に深く、長くなります。これにより、内部の鉄筋が外気に触れやすくなり、将来的な腐食（中性化）を早める原因となります。
• 制震装置の「オーバーヒート」: 揺れのエネルギーを吸収するダンパー（オイルダンパー等）は、長時間作動し続けると摩擦熱で高温になります。性能限界を超えると減衰力が低下し、建物の揺れを制御できなくなるリスクがあります。



累積ダメージから建物を守るための設計戦略

「揺れに耐える」だけでなく、「揺れを早く止める」という視点が、部材の寿命を延ばす鍵となります。

A. 「高減衰」性能の付加

建物に高い減衰性能（揺れを吸収する力）を持たせることで、共振による増幅を抑え、揺れが続く時間を物理的に短縮します。これにより、部材にかかる繰り返しの負荷回数を劇的に減らすことができます。

B. 「時刻歴応答解析」による累積損傷評価

設計段階や診断段階で、南海トラフ巨大地震などの想定波形を数分間分入力し、主要部材が累積的な疲労で破断しないかを検証します。



貴社の大規模ビルや物流拠点は、「長時間揺れ続けること」を想定して設計されていますか？ 盆地特有の地盤データと建物の構造特性を掛け合わせ、将来の巨大地震による**「部材の疲労度」を予測する「長周期ダメージ・シミュレーション」を知りたい方は、無料で3分で完了する「耐震ウェブ診断」をご利用**ください。

▶︎ [https://taishin-senmon.jp/diagnosis/ ]



震災後に実施すべき「ダメージ評価」のポイント

1. 溶接部の非破壊検査: 長周期の揺れを経験した後は、目視では分からない溶接部のクラックを超音波などで検査する必要があります。
2. 制震ダンパーの作動履歴確認: ダンパーがどれだけ熱を持ち、どれだけ変位したかの記録（インジケーター等）を確認し、交換やメンテナンスの要否を判断します。
3. エレベーターレールの歪み点検: 長時間揺れにさらされたエレベーターの昇降路は、目に見えない歪みが生じやすく、後の重大事故に繋がる恐れがあります。



都市のビルは「疲労」と戦っている

大規模建築物にとって、地震は「一過性のイベント」ではなく、その後の建物の寿命を左右する「蓄積されるダメージ」です。特に都市盆地においては、そのリスクが数倍に膨れ上がります。

建物の強さを過信せず、揺れによる疲労を最小限に抑える仕組みを持つこと。 科学的な解析に基づき、長時間の揺れをいなす「しなやかさ」を備えることが、震災後も資産価値を維持し、事業を継続するための唯一の道です。

貴社は、この**「見えない疲労」という脅威から、大規模な拠点の未来を守り抜く戦略**を、いつ、確立されますか？

沿岸部に位置する工場や倉庫にとって、地震そのものの揺れ（耐震）と同じくらい、あるいはそれ以上に深刻な脅威となるのが「津波」です。東日本大震災では、地震の揺れには耐えたものの、その後の津波によって建物が根こそぎ押し流されたり、内部の設備が壊滅的な打撃を受けたりするケースが相次ぎました。

津波対策において重要なのは、単に「浸水を防ぐ」ことだけではありません。押し寄せる水の巨大な「水圧」と、瓦礫や車両が衝突する「漂流物」という、通常の耐震設計では想定外の衝撃にどう立ち向かうかです。本記事では、沿岸部拠点の存続を左右する、津波荷重への備えについて解説します。



津波が建物に与える「3つの物理的攻撃」

津波は、単なる水位の上昇ではありません。動く水の塊が建物に及ぼす力は、想像を絶するものです。

1. 静水圧と動水圧（押し寄せる水の力）

浸水深が深くなるほど建物にかかる「水圧」は増大します。特に流れがある状態での「動水圧」は、建物の壁面を内側に押し潰す強力な力となります。

• リスク: 開口部（窓やシャッター）が少ない建物ほど、水圧をまともに受けて構造体が変形・倒壊しやすくなります。

2. 浮力（持ち上げる力）

建物内部に空気が残った状態で浸水すると、建物全体に「浮力」が働きます。

• リスク: 建物が基礎から浮き上がり、そのまま流失してしまう「浮き上がり倒壊」が発生します。特に軽量な鉄骨造の倉庫などは注意が必要です。

3. 漂流物の衝突（破壊的な一撃）

津波は、近隣の車両、コンテナ、木材、さらには他人の家屋までを飲み込んで押し寄せます。

• リスク: これらが時速20km〜30kmで建物に衝突すると、柱が一瞬で折れ、そこから建物全体の崩壊が始まります。



「耐震」だけでは守れない：津波対策の設計戦略

通常の耐震診断（Is値）では、津波による側圧や衝突力は計算に含まれていません。沿岸部では以下の「プラスアルファ」の対策が不可欠です。

• 「波を逃がす」設計（ピロティ化・開口部開放）: 1階部分を駐車場にするなどのピロティ構造にしたり、あえて浸水を許容して水を通す「水通し（みずどおし）」の設計にすることで、建物にかかる水圧を劇的に低減できます。
• 浮力対策としての「重量化」と「定着」: 建物をあえて重くしたり、基礎と構造体を強固なアンカーで連結したりすることで、浮力による流失を防ぎます。
• 防潮壁と「衝突防止フェンス」の設置: 建物の周囲に、漂流物を受け止めるための堅牢なフェンスや防潮堤を設置します。これにより、建物の主構造への直接攻撃を回避します。



実務で求められる「津波荷重」の計算

国土交通省の指針（津波避難ビル等の設計基準）などに基づき、予想される津波の高さから「津波荷重」を算出する必要があります。

A. 水圧計算のポイント

津波の高さの3倍程度の静水圧を想定する「3hルール」などが用いられます。これは、津波が建物にぶつかって跳ね上がった際の衝撃力（段波）を考慮したものです。

B. 漂流物衝突の想定

付近に港がある場合は「コンテナ」、住宅地が近い場合は「家屋の一部」など、エリア固有の漂流物を特定し、その衝撃に柱が耐えられるかをシミュレーションします。



貴社の沿岸部工場において、「ハザードマップで浸水域に入っているが、建物が流失しない確証がない」、あるいは**「BCP対策として、津波後の早期復旧（RTO）を可能にしたい」という課題はございませんか？ 耐震性に津波荷重シミュレーションを掛け合わせ**、漂流物衝突への耐性を判定する**「沿岸部拠点・津波レジリエンス診断」を知りたい方は、無料で3分で完了する「耐震ウェブ診断」をご利用**ください。

▶︎ [https://taishin-senmon.jp/diagnosis/ ]



現場担当者が実施すべき「津波・延命」チェックリスト

1. 1階窓・シャッターの強度点検: 水圧で内側に押し込まれないための補強があるか。あるいは浸水時に「あえて外れる」設計になっているか。
2. 屋外設備のアンカー固定: 非常用発電機や室外機、タンクが浮力で流されないよう、基礎への固定が十分か（耐震用とは別の検討が必要です）。
3. 上層階への重要設備移設: 制御盤や重要データを、想定浸水深以上のフロアに配置しているか。



水の力を見くびらない「しなやかな防御」

津波対策は、力でねじ伏せるだけが正解ではありません。時には「水を通す」「重さで耐える」といった、水の性質を理解したしなやかな設計が、建物の運命を分けます。

耐震は「揺れ」から命を守り、津波対策は「場所」を守ります。 沿岸部というビジネス上の利点を維持し続けるためには、地震の次に来る水の脅威を科学的に予測し、的確な手を打っておくことが、究極の資産防衛となります。

貴社は、この**「水の脅威」を完全に可視化し、巨大津波が引いた後もその場に立ち続け**、即座に復興へ向かえる拠点を、いつ、確立されますか？

地震が発生した際、ある建物はほとんど無傷なのに、すぐ隣にある同じような高さの建物が激しく損傷している――このような不可解な現象を目の当たりにすることがあります。この明暗を分ける最大の要因の一つが「共振（きょうしん）」です。

特に中層ビル（概ね5階から10階建て程度）は、日本の都市部に多く存在する地盤の揺れのリズムと、建物自体の揺れのリズムが一致しやすく、共振による被害を受けやすいという特徴があります。本記事では、地震学の観点から「地盤」と「建物」の危険な関係を解き明かし、共振を回避するための設計戦略について解説します。



「共振」のメカニズム：なぜ揺れは増幅するのか

すべての物体には、揺れやすい固有のリズム（固有周期）があります。地震の揺れと建物の周期が重なると、エネルギーが蓄積され、揺れは数倍から十数倍へと劇的に増幅されます。

1. 地盤の固有周期（表層地盤増幅特性）

地盤は、その硬さや堆積層の厚さによって、特定の周期の波を通しやすく、増幅させやすい性質を持っています。

• 硬い地盤: 短い周期（ガタガタという速い揺れ）を増幅させやすい。
• 柔らかい地盤: 長い周期（ゆさゆさというゆっくりした揺れ）を増幅させやすい。

2. 中層ビルの固有周期

建物の周期は、おおよそ「0.02 × 階数（秒）」という簡易式で推定されます。

• 10階建てのビルの場合、周期は約0.2秒から0.3秒程度になります。
• 多くの都市部で見られる「やや軟弱な沖積地盤」の卓越周期もこの範囲に重なることが多く、中層ビルにとって共振は極めて身近な脅威なのです。



共振が招く壊滅的なダメージ：構造体の疲労と破壊

共振状態に陥った建物は、地震の入力エネルギーを効率的に「吸収」してしまい、構造限界を容易に突破します。

• 「しなり」の限界突破: 共振によって階と階のズレ（層間変位）が設計想定を超えると、柱や梁の接合部が耐えきれず、コンクリートの爆裂や鉄筋の破断を招きます。
• 繰り返しの応力による疲労: 共振は揺れの回数を増やします。一度の大きな衝撃だけでなく、何十回、何百回と繰り返される過大な変形が、建物の「粘り（延性）」を奪い去ります。
• 非構造部材の飛散: 構造体は無事でも、共振によって加速された上層階の揺れにより、内装材や天井、外壁タイルが一斉に剥離・落下するリスクが高まります。



共振を回避するための「デチューニング（周期ずらし）」戦略

安全な建物を実現するためには、地盤の周期と建物の周期を意図的に「ずらす」設計が必要です。

A. 剛性を高めて「短周期化」する

建物の柱を太くしたり、耐震壁を増設したりして、建物を「硬く」します。

• 効果: 固有周期を短くし、地盤の卓越周期から遠ざけます。比較的硬い地盤に建つ中層ビルに有効な手法です。

B. 免震・制震による「周期のコントロール」

• 免震構造: 建物の足元に積層ゴムを入れ、建物を意図的に「ゆっくり」揺らします。建物の周期を地盤の周期から大きく引き離し、地震エネルギーの入力を遮断します。
• 制震装置: オイルダンパー等を設置し、揺れのリズムに関わらずエネルギーを吸収します。共振が起きても、増幅される前にエネルギーを「熱」に変えて逃がします。



貴社のオフィスビルが、「地盤の性質」と「建物の高さ」の相性によって、共振のターゲットになっていないか調査したことはありますか？ 地盤調査データ（微動アレイ探査等）と建物の構造解析を照らし合わせ、共振リスクを科学的に特定する**「地盤・建物相性診断」を知りたい方は、無料で3分で完了する「耐震ウェブ診断」をご利用**ください。

▶︎ [https://taishin-senmon.jp/diagnosis/ ]



既存ビルでもできる「共振対策」のステップ

1. 地盤の卓越周期の特定: 敷地内で微動計測を行い、その土地がどの周期で揺れやすいかを正確に把握します。
2. 建物の実測固有周期の計測: 常時微動計測により、設計図面上の数値ではなく「現在の建物の揺れ方」を実測します。
3. 付加質量や制震補強の検討: 屋上に重りを置いて周期を調整する（TMD）や、特定の階にダンパーを追加することで、共振のピークを抑制します。



地盤との「対話」が建物の命運を決める

建物の強さだけを追求する時代は終わりました。これからの耐震設計に求められるのは、その建物が建つ「地面」がどのように歌う（揺れる）のかを聴き、それに調和しないリズムを建物に与えることです。

共振を避けることは、地震の力を正面から受け止めない「賢い」防御法です。 科学的なデータに基づき、地盤と建物の周期を戦略的にマネジメントすること。これこそが、大地震の際にも「揺れの増幅」を許さず、資産と人命を守り抜くための最強の処方箋となります。

貴社は、この**「見えない共振」というリスクを可視化し、いかなる激震の中でも静かに耐え抜く強靭な拠点**を、いつ、確立されますか？
